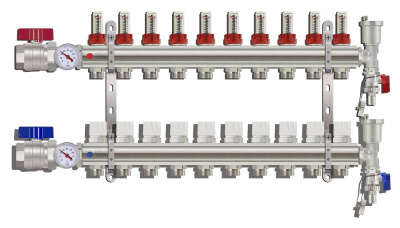

Коллекторная группа 1", на 10 выходов, полный комплект, TIM KA010
(полный комплект: краны, воздухоотводчики,
расходомеры, термометры) 1",
латунный корпус
Каждая труба системы водоснабжения, отопительной системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока теплоносителя индивидуально в каждом циркуляционном контуре.
Коллекторная группа TIM 1", 10 выходов
Коллекторы и переходные ниппели изготовлены по Европейскому стандарту из латуни марки CW617N, покрытие корпуса – никель.
Технические характеристики:
- Тип: коллекторная группа с расходомерами
- Назначение: распределение систем отопления и теплого пола
- Количество контуров: 10
- Соединения: резьбовое
- Диаметр присоединения (мм-дюйм): 25-1“
- Диаметр выходов (мм-дюйм): 20-3/4“
- Рабочая температура (°С): до +110
- Рабочее давление (атм): 6
- Межосевое расстояние контуров (мм): 50
- Материал корпуса: нержавеющая сталь
- Гарантия производителя (мес): 12
-
Габаритные размеры: Высота 310 (мм) / Ширина 500 (мм)
Комплектация
КронштейнЗаглушки
Воздухоотводчики
Расходомеры
Запорные краны с термометрами
Коллекторная группа TIM с расходомерами:
- KA003, KA004 КА005, KA006, KA008
- КА005-304, КА006-304, КА007-304, КА008-304
- КА009-304, КА010-304, КА011-304, КА012-304
2. Обратный коллектор
3. Регулировочный клапан с расходомером
4. Запорный клапан
5. Переходной ниппель подающей гребенки
6. Переходной ниппель обратной гребенки
7. Кронштейн
8. Воздухоотводчик автоматический
9. Кран шаровой сливной
10. Шаровой кран для перекрытия воды
11. Термометр для измерения температуры в системе
Изделие соответствует требованиям ГОСТ Р 53672-2009 и ГОСТ Р 54808-2011. Коллекторная группа состоит из подающего (1) и обратного (2) коллекторов (гребенок), смонтированных на звукоизолирующих кронштейнах (7), согласно DIN 4109-1989.
Подающий коллектор всех моделей серии KA оснащен ручными регулировочными клапанами с расходомерами (3) с одной стороны и переходными ниппелями (5) — с другой стороны.
Каждая из гребенок на конце имеет внутреннюю цилиндрическую резьбу 1" для присоединения к трубопроводу от 3 до 12 отводов по бокам с внутренней цилиндрической резьбой 1/2" для присоединения клапанов с одной стороны и переходных ниппелей — с другой.Все резьбы соответствуют ГОСТ 6357-81 (ISO 228-1:2000, DIN EN 10226-2005). Присоединение циркуляционных контуров осуществляется к переходным ниппелям с помощью фитингов «евроконус» 3/4".
Расстояние между центрами отводов — 50 мм. Коллекторные группы комплектуются дополнительно двумя автоматическими воздухоотводчиками (8) и двумя дренажными шаровыми кранами (9), по одному на подающий и обратный коллектор. Серия КА укомплектованы шаровые краны, для перекрытия воды(10), и термометром(11) для измерения температуры в системе.
Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.
Купить коллекторную группу для тёплого пола в сборе и другие комплектующие для организации автономного водяного отопления, можно в нашем интернет-магазине.
