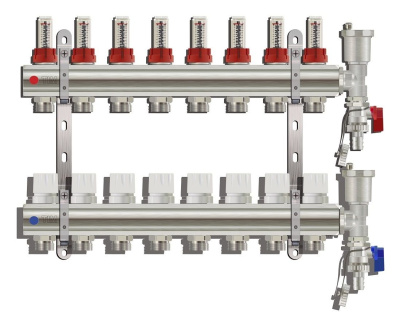

Коллекторная группа Tim (KC008) 1" ВР, 8 отводов 3/4", расходомер, воздухоотводчик, сливной кран

Подробней ознакомиться с характеристиками, принципами работы, указаниями по монтажу, настройке, экплуатации и обслуживанию вы можете в специальной статье на нашем сайте

Коллекторная группа 1", 8 контуров. Корпус латунь, покрытие никель

Коллекторные группы c расходомером используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе.

Каждая труба системы водоснабжения, отопительной системы водя­ного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока тепло­носителя индивидуально в каждом циркуляционном контуре.

Коллекторная группа может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Максимальное содержание этиленгликоля в антифризе — 30%. Антифриз следует применять, если характеристики системы предполагают температуру носителя ниже 0°С.

Конструкция регулировочного клапана с расходомером

корпус коллектора ниппель переходной посадочное гнездо расходомера корпус расходомера шток расходомера пружина индикатор расхода колпачок прокладка расходомера защитная гильза уплотнитель клапана уплотнительное кольцо ниппеля уплотнительное кольцо гнезда 15,16,17 - уплотнительные кольца расходомера

Полные характеристики, габариты, конструкционные данные, указания по монтажу, настройке, эксплуатации, обслуживанию а так же принцип работы вы можете узнать в информационной статье подготовленной нами по серии отопительных  коллекторов компании  TiM.
