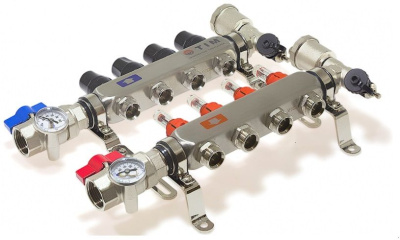

Коллекторная группа с расходомерами на 8 выходов 1 х 3/4 х 8 в сборе

В комплекте:

• краны,
• воздуоотводчики,
• расходомеры,
• термометры

Как это действует:

Регулировка расхода теплоносителя через отводы осуществляется регулировочными клапанами на подающем коллекторе.

Для этого, при работающем циркуляционном насосе и открытой системе коллектора производится настройка расходомера. Снимаются защитные колпачки, используется плоская шлицевая отвертка и полностью закрывается подача воды через расходомер постепенным выкручиванием пластикового регулировочного кольца (против часовой стрелки), так что становится видна резьба. Вращение выполняется пока показания расходомера не упадут до нуля. После этого регулировочное кольцо необходимо поворачивать обратно.

При кручении по часовой стрелке увеличивается зазор, пропускающий воду в гильзу расходомера и отклоняющийся шток индикатора показывается на специальной шкале расхода. Установив проектное значение расхода на шкале регулировочное кольцо снова фиксируется защитным пластиковым колпачком.

Дальнейшее закрытие и регулировка подачи теплоносителя через конкретные циркуляционные контуры для поддержания регулирования температуры выполняется с помощью запорных клапанов. Они установлены на обратном коллекторе и снабжены рукоятками с указанием направления вращения.

Для автоматического же регулирования требуется подключение электротермического сервопривода, который имеет возможность закрывать необходимый отвод по сигналу от комнатного термостата. Запирание осуществляется плоским золотником при давлении на шток. Запорный клапан для присоединения сервопривода оснащен резьбой под накидную гайку М30x1,5.
