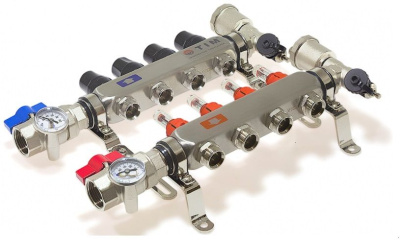

Коллекторная группа Tim (KAS5011) 1" ВР-ВР, 11 отводов 3/4", нержавеющая сталь, расходомер, воздухоотводчик, сливной кран, торцевой кран, термометр
Коллекторная группа с расходомерами на 11 выходов 1 х 3/4 х 11 в сборе
В комплекте:
- краны,
- воздуоотводчики,
- расходомеры,
- термометры
Как это действует:
Регулировка расхода теплоносителя через отводы осуществляется регулировочными клапанами на подающем коллекторе.
Для этого, при работающем циркуляционном насосе и открытой системе коллектора производится настройка расходомера. Снимаются защитные колпачки, используется плоская шлицевая отвертка и полностью закрывается подача воды через расходомер постепенным выкручиванием пластикового регулировочного кольца (против часовой стрелки), так что становится видна резьба. Вращение выполняется пока показания расходомера не упадут до нуля. После этого регулировочное кольцо необходимо поворачивать обратно.
При кручении по часовой стрелке увеличивается зазор, пропускающий воду в гильзу расходомера и отклоняющийся шток индикатора показывается на специальной шкале расхода. Установив проектное значение расхода на шкале регулировочное кольцо снова фиксируется защитным пластиковым колпачком.
Дальнейшее закрытие и регулировка подачи теплоносителя через конкретные циркуляционные контуры для поддержания регулирования температуры выполняется с помощью запорных клапанов. Они установлены на обратном коллекторе и снабжены рукоятками с указанием направления вращения.
Для автоматического же регулирования требуется подключение электротермического сервопривода, который имеет возможность закрывать необходимый отвод по сигналу от комнатного термостата. Запирание осуществляется плоским золотником при давлении на шток. Запорный клапан для присоединения сервопривода оснащен резьбой под накидную гайку М30x1,5.
Группа
|
Коллекторная группа |
Страна
|
Китай |
Артикул
|
KAS5011 |
Максимальное рабочее давление
|
6 |
Количество комментариев к элементу
|
1 |
Тема форума для комментариев
|
601 |
Страна производитель
|
Китай |
Тип присоединения
|
резьбовой |
Минимальная рабочая температура
|
1,0 С |
Материал корпуса
|
Латунь |
Максимальное раб. давление
|
20.0 (бар) |
Номинальное напряжение аккумулятора, В
|
12 |
Ёмкость аккумулятора, А·ч
|
1,3 |
Тип аккумулятора
|
Li-Ion |
Максимальный диаметр сверления в древесине, мм
|
26 |
Максимальный диаметр сверления в стали, мм
|
10 |
Уровень звука, дБ
|
75 |
Параметры электропитания, В/Гц
|
220/50 |
Обороты холостого хода, об/мин
|
0-350/0-1350 |
Вес нетто, кг
|
1,4 |
Частота ударов, уд/мин
|
0-42000 |
Максимальный диаметр сверления в бетоне, мм
|
13 |
Сила удара, Дж
|
2,5 |
Ширина строгания, мм
|
82 |
Глубина строгания, мм
|
3 |
Шлифовальная поверхность, мм
|
76×120 |
Размер шлифовальной ленты, мм
|
76×457 |
Номинальная мощность нагрузки, ВА
|
400 |
Макс. мощность нагрузки (не более 15 минут в теч. 1 часа), не более, ВА
|
555 |
Входное (сетевое) напряжение, В
|
145…260 |
Предельные знач.выходного напряжения при входном напр.165…260 В, В
|
200…240 |
Предельные значения выходного напряжения при входном напряжении 145…165 В, В
|
более 170 |
Пределы изменения нагрузки, %
|
0…100 |
Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД», В
|
менее 170±3 более 242±3 |
Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать, В
|
менее 165±5 более 260±5 |
Мощность, потребляемая от сети, Вт не более, Вт
|
430 |
Габаритные размеры, не более, мм
|
128х170х85 |
Масса нетто (брутто), не более, кг
|
1,8 (2,0) |
Страна изготовитель
|
Россия |
Параметры электропитания, В/Гц
|
220/50 |
Скорость вращения вала, об/мин
|
4200 |
Максимальная глубина пропила под 90˚, мм
|
70 |
Производитель
|
TIM |
Тип коллектора
|
концевой |
Диаметр
|
1" |
Резьба коллектора
|
Внутренняя (Г) |
Условный проход
|
25,0 |
Диаметр отводов
|
3/4" |
Количество отводов
|
11 |
Резьба отводов
|
Наружная (штуцер) |
Условный проход отводов
|
20,0 |
Назначение коллектора
|
Тёплый водяной пол |
Материал корпуса
|
Латунь |
Мин. рабочая температура, С
|
-20, С |
