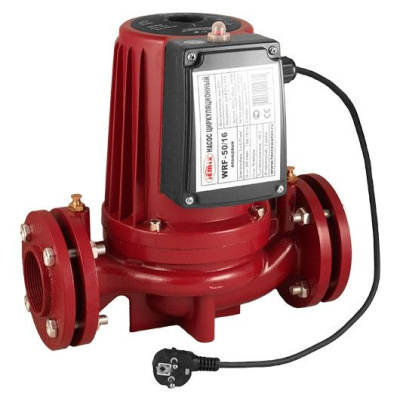

Циркуляционный фланцевый насос для отопления Jemix WRF - 50/16
Макс. производительность - до 248 л/мин
Максимальный подъем - до 16 метров
Подключение (резьба) - 1 ½ дюйма
Температура жидкости до +110° С
Монтажное расстояние - 254 мм
Напряжение 220В, частота 50 Гц
Класс защиты IP44
Длина сетевого кабеля - 0,6 метра
Объём упаковки - 0,023 м³
Вес - 18,85 кг
Фланцевый циркуляционный насос для отопления Jemix WRF - 50/16
Циркуляционный насос JEMIX WRF-50/16 с "мокрым ротором" предназначен для принудительной циркуляции теплоносителя в системах отопления, охлаждения, кондиционирования и т.п. Отличаются фланцевым подключением, легкостью монтажа, практически бесшумной работой и большим сроком эксплуатации. Чаще всего используется в отопительных системах загородных или дачных домов при отсутствии централизованного отопления, особенно актуален в домах с 2-я и более этажами.
Допускается использование следующих теплоносителей:
- Чистая вода
- Чистые неагрессивные невзрывоопасные жидкости без минеральных масел
- Жидкости с вязкостью до 10 мм²/с
- Жидкости с содержанием этиленгликоля до 40%
Технические характеристики циркуляционного насоса JEMIX WRF-50/16:
- Мощность - 750 ВТ
- Макс. производительность - до 248 л/мин*
- Максимальный подъем - до 16 метров*
- Подключение (резьба) - 1 ½ дюйма
- Температура жидкости до +110° С
- Монтажное расстояние - 254 мм
- Напряжение 220В, частота 50 Гц
- Класс защиты IP44
- Длина сетевого кабеля - 0,6 метра
- Объём упаковки - 0,023 м³
- Вес - 18,85 кг
- Гарантия - 12 месяцев**
* согласно ГОСТ 26287-84 п. 2.2. Значение объемной подачи (производительности) электронасосов должно быть постоянным
(без учета погрешности измеряемого прибора). Значение напора должно быть не менее минус 10% принятого номинального напора.
** гарантия действует при соблюдении условий использования прописанных в инструкции по эксплуатации.
Комплектация циркуляционного насоса JEMIX WRF-50/16:
- Насос в сборе
- Фланцы
- Инструкция
- Упаковка
Устройство циркуляционного насоса JEMIX WRF-50/16
В конструктивном исполнении с "мокрым ротором" циркуляционного насоса JEMIX WRF-50/16 перекачиваемая вода проходит через корпус электродвигателя, при этом происходит охлаждение электродвигателя и подшипников.
Корпус насосов изготовлен из алюминия, крыльчатка из полимера (PPO), всасывающая часть из чугуна.
Насосы монтируются непосредственно в магистраль водоснабжения.
Установка циркуляционного насоса JEMIX WRF-50/16
Установка насоса должна производиться только после выполнения всех сварочных и паяльных работ и промывки труб. Устанавливайте циркуляционный насос JEMIX WRF-50/16
в легкодоступном месте, чтобы его можно было легко проверить или заменить.
Установка производится непосредственно на трубопроводе, предпочтительно в вертикальном положении, ни в коем случае не в нижней точке (чтобы предотвратить накопление отложений в насосе и его блокировку).
Вес трубопровода не должен передаваться на насос. Стрелка на корпусе насоса указывает направление потока. Запорные краны должны быть установлены до и после насоса, чтобы облегчить проведение работ по обслуживанию, проверке, замене и т. п.
В то же время необходимо выполнять установку так, чтобы в случае протечки вода не попадала на электродвигатель и клеммную коробку насоса. Насос следует, по возможности, устанавливать как можно дальше от трубных изгибов, колен и узлов разветвления, чтобы избежать турбулентных вихрей в потоке всасывания, вызывающих повышенный шум во время работы насоса. Циркуляционный насос JEMIX WRF-50/16 ВСЕГДА устанавливайте так, чтобы обеспечить ось вала насоса в горизонтальном положении, а клеммной коробки сверху или сбоку. Монтажные работы проводите таким образом, чтобы исключить попадание капель жидкости на электродвигатель и клеммную коробку как во время установки, так и во время технического обслуживания.
Если возникла необходимость в извлечении электродвигателя из кожуха насоса, то при установке его на место тщательно проверьте правильность положения уплотнения.
Запуск циркуляционного насоса JEMIX WRF-50/16
После установки циркуляционного насоса JEMIX WRF-50/16 подключите вилку в розетку электропитания, насос начнет работать.
Если необходимо удалить воздух из насоса, медленно отворачивайте крышку выпуска воздуха. При выпуске воздуха возможно вытекание небольшого количества воды.
Перед проведением операции удаления воздуха, все электрические узлы должны быть защищены от попадания на них воды.
